Máquina recortadora de tubos de papel SM1600-Q A

Descripción general

Corte de tubos largos, calibrado para núcleos industriales.

La Senmei SM1600-Q es una máquina cortadora de núcleos de papel totalmente automática diseñada para núcleos industriales: tubos largos con paredes gruesas que necesitan una longitud precisa, bordes limpios y un tiempo de ciclo constante. Un carro de alimentación servoimpulsado entrega un tubo nuevo al compartimento de corte, la cuchilla se indexa según la longitud impulsada por la receta y el núcleo cortado se descarga en el transportador de salida.

La plataforma manipula tubos de entre 30 y 160 mm de diámetro y una longitud de hasta 1.600 mm con espesores de pared de 0,8 mm a 10 mm. La precisión de la longitud se mantiene por debajo de 0,5 mm durante todo el ciclo, con parámetros almacenados en recetas para núcleos textiles, núcleos de películas BOPP, núcleos de alfombras y tubos de fuegos artificiales.

certificado CE Servoaccionado Ø 30–160 mm ≤ 1.600 mm de longitud Pared de 0,8 a 10 mm

Solicitar una cotización Descargar hoja de especificaciones (PDF)

Características clave

Construido en torno al tiempo de actividad, no solo a la velocidad.

Carga y descarga totalmente automática. Carro de alimentación servoaccionado y transportador de recogida; un operador puede ejecutar dos líneas SM1600-Q.
Precisión de longitud inferior a 0,5 mm. Indexación basada en recetas, validada en más de 200 instalaciones en líneas textiles, cinematográficas y de fuegos artificiales.
Capacidad de tubo largo. Corta tubos de hasta 1600 mm en una sola pasada, sin manipulación manual para longitudes de núcleo industriales.
Rango de espesor de pared. Maneja paredes de 0,8 mm a 10 mm en la misma máquina; La receta carga automáticamente el tipo de hoja y la velocidad de avance.
Cuchilla de cambio rápido. Cambio de cuchilla en menos de 10 minutos; La receta carga automáticamente el tipo de hoja, la profundidad y la velocidad de avance.
HMI con pantalla táctil. Panel industrial de 10 pulgadas con interfaz de usuario en varios idiomas, biblioteca de recetas y solución de problemas en pantalla.
Vigilancia de seguridad integrada. Circuito de seguridad categoría 3 PL d, marcado CE.

Información comercial.

Código HS	8441.80 (otras máquinas para fabricar pasta de papel, papel o cartón)
Cantidad mínima de pedido (MOQ)	1 unidad
plazo de entrega	30 a 60 días hábiles después del depósito (confirmado por consulta)
Condiciones de pago	T/T 30% de depósito + 70% restante después de la prueba de aceptación en fábrica; L/C a la vista para pedidos grandes
Incoterms	FOB Qingdao (predeterminado) · CIF · CFR · DAP (puerta a puerta)
Embalaje	Caja de madera libre de fumigación, película antioxidante, desecante, puntos de impacto acolchados con espuma; una máquina estándar por 20'GP
Puerto de carga	Puerto de Qingdao, provincia de Shandong, China
País natal	Porcelana
Certificaciones	Marcado CE (por envío), ISO 9001 (fabricante)
Garantía	12 meses limitados para los componentes principales; piezas de desgaste excluidas
Disponibilidad de repuestos	5 años desde la fecha de envío
Instalación y formación	Despacho de ingenieros uno a uno en el sitio (cotizado por separado); soporte de video remoto incluido gratis el primer año
Documentación	Factura comercial, lista de empaque, certificado de origen (Formulario A/E/F), declaración CE, certificado de fumigación

Para obtener precios FOB precisos, cotizaciones CIF en su puerto de destino y entrega puerta a puerta en sus instalaciones, comuníquese con Senmei con su país de destino y las especificaciones del tubo. Responder dentro de las 24 horas en días hábiles vía WhatsApp o correo electrónico.

Especificaciones técnicas

Configuración estándar.

Modelo	SM1600-Q
Método de alimentación	Automático
Método de descarga	Automático
Posicionamiento	Sistema paso a paso CNC
cuchillo activo	Sí
Diámetro del tubo	Ø 30 – 160 mm
Longitud del tubo	≤ 1,600 mm
Longitud mínima terminada	55 mm
Grosor de la pared	0.8 – 5 mm
Máximas herramientas disponibles	12
Velocidad de producción	5 – 7 piezas por minuto
Precisión de corte	< 0.5 mm
Presión de aire	0,6 MPa
potencia nominal	3.5 kW
Fuente de alimentación	380 V / 50 Hz (220 V / 60 Hz bajo pedido)
Huella de la máquina	4,930 × 2,700 × 1,550 mm
Peso	1,600 kg

Principio de funcionamiento

Cómo funciona el SM1600-Q.

Los tubos se cargan en la tolva manualmente o mediante una bobinadora en espiral aguas arriba. Un carro de alimentación servoaccionado recoge el tubo más largo, lo posiciona en la plataforma de corte y lo mantiene bajo presión de sujeción. La hoja desciende a una velocidad y profundidad controladas por la receta y luego se retrae; el núcleo cortado se libera sobre el transportador de salida y el carro se indexa a la siguiente longitud.

Los parámetros de receta (tipo de hoja, profundidad de la hoja, velocidad de avance, presión de sujeción) se almacenan por diámetro de tubo, espesor de pared y longitud. La HMI muestra el recuento de producción activa, el recuento de rechazos, la vida útil restante de la hoja y la receta actual. El desgaste de la hoja se registra automáticamente y se activa una alerta de servicio cuando llega el momento de cambiarla.

Aplicaciones

Donde encaja el SM1600-Q.

Núcleos textiles. Núcleos de hilo de Ø 76 mm × 170–230 mm para bobinado de algodón, poliéster y filamentos.
Núcleos de película. Núcleos de película BOPP, BOPET y CPP de Ø 3 y 6 pulgadas y hasta 1.200 mm de largo.
Núcleos de alfombras. Núcleos de Ø 100–160 mm × 1400 mm para rollos de alfombras tejidas y con mechones.
Tubos de fuegos artificiales. Tubos kraft de Ø 50–100 mm para fuegos artificiales de consumo, hasta 600 mm de largo.
Núcleos de cintas y etiquetas. Núcleos de Ø 76 mm y 152 mm para cinta adhesiva, etiquetas y películas industriales.

¿Por qué Senmei?

Tres razones por las que los clientes siguen regresando.

01

Adaptado a sus acciones, no a las nuestras.

Cada SM1600-Q se envía con una tarjeta de recetas para el diámetro, espesor de pared y longitud de su tubo específicos. El tipo de hoja, la profundidad y la velocidad de avance se ajustan antes del embalaje.

02

Probado en sus tubos, en nuestra fábrica.

Los ingenieros de Senmei realizan una prueba de aceptación en fábrica con su stock y verifican la precisión de la longitud antes de enviar la máquina.

03

Soporte que no caduca.

Diagnósticos remotos de por vida, envío de ingenieros in situ disponibles en todo el mundo y una garantía de 12 meses (ampliada a 24 meses previa solicitud).

Máquinas relacionadas

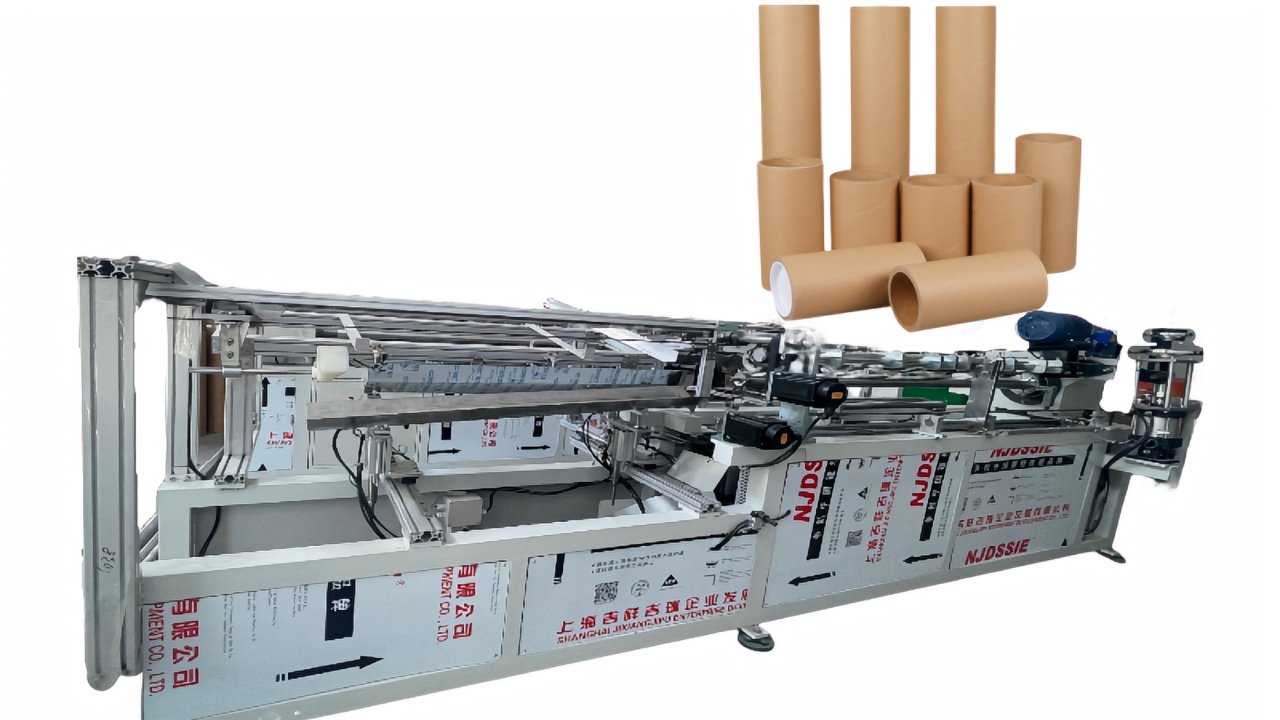

Cortadora de núcleo de papel completamente automática de alta precisión
